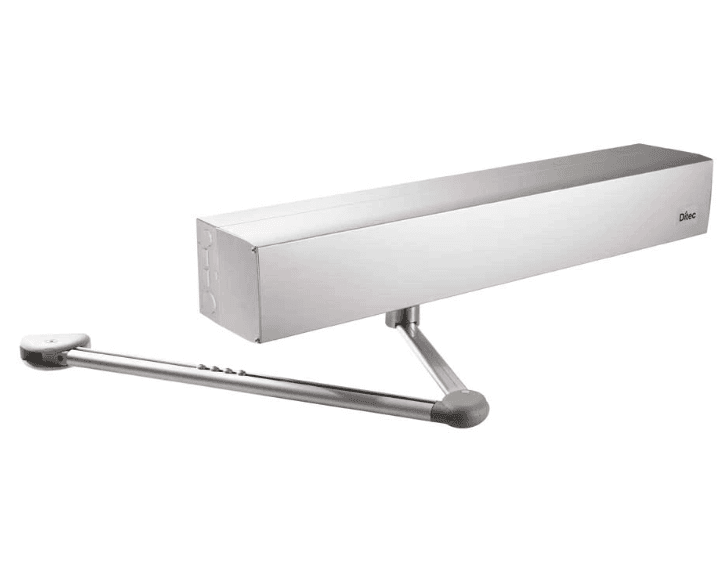

A Ditec DAB105 egy új generációs nyílóajtó-automatika, amely rugalmas és teljes körű megoldást kínál különböző alkalmazási területekre. Kiemelkedő tulajdonságai alkalmassá teszik többek között motoros nyitásra és zárásra, vészkijáratokhoz, tűzvédelmi célokra, valamint mozgáskorlátozottak számára is ideális választás.

Műszaki jellemzők:

Maximális teherbírás: 90 kg ajtószárny tömegig, 1,2 m szélességig
Automatizálás típusa: motoros nyitás, rugós és motoros zárás
Terhelési osztály: 5 – nagyon intenzív használatra tervezve
Élettartam: akár 1 000 000 ciklus
Védelmi szint: IP20 (csak beltéri használatra)
Működési hőmérséklet: -20°C és +45°C között
Nyitási idő: 3-6 másodperc (0°-80°)
Zárási idő: 3-6 másodperc (90°-10°)
Nyitva tartási idő: 1,5-30 másodperc

Termék	DAB105
Leírás	nyíló ajtó automatika motoros nyitás motoros zárás (rugós rásegítéssel)
Végállás	enkóder
Maximális terhelhetőség	200 kg
Ajjtószárny szélesség (mm) Tolókarral	550-1200
Ajjtószárny szélesség (mm) Húzókarral	700-1200
Élet tartam ciklus (tesztelve)	1 Millió
Nyitási szög	Tolókar: 110° Húzókar: 110°
Tápfeszültség	230 V~ / 50-60
Teljesítmény (max)	75 W
Nyitási idő	3-6 s / 80 o
Zárási idő	3-6 s / 80 o
Működési hőfoktartomány	-20 o C/+45 o C
Védelmi fokozat	IP 20
Gyártmány méretek	111X131X720
Minősítő szervezetek	SP SITAC,EN16005

Vezérlő típusa	DAB105CU
Leírás	1 db 24 V=motor
Hálózati tápfeszültség	230V~ / 50-60 Hz
Akkumulátorok (a hálózatkimaradás idején történő működtetéshez)	VAN (opciós)
Energiatakarékos	–
Motorok száma	1
Motor tápellátása	–
Kiegészítők tápellátása	–
Elektromos zár kimenet	–
Végállás kapcsoló szerelés előkészítés	–
Enkóder (egy tanulási folyamat révén a rendszer felismeri a mechanikai végállásokat, és a következő művelettől kezdve felügyeli a sebességet és a lassítást)	VAN
Erő szabályozási módja	elektronikus
ODS obstacle detecting system = akadályérzékelő rendszer (akadály jelenlétekor megállítja a mozgást vagy ellenirányú mozgást eredményez)	VAN
Szabályozható nyitási sebesség	VAN
Fékezés/lassítás vezérlése (a legjobb megközelítés érdekében)	VAN
Nyitási parancs bemenet	VAN
Nyitás megnyomásra	Opció
Záró parancs bemenet	Opció
Időzített automatikus zárás	VAN
Biztonsági leállító egység	Opció
Ellenirányban mozgató biztonsági egység bemenet	VAN
Biztonsági tesztelés képessége	–

Kódja	Leírása
DAB805PSA	Eloxált tagolt kar, DAB105 automatika felöl nézve kifelé nyíló ajtókhoz kell alkalmazni.
DAB805PLA	Eloxált csúszó kar, DAB105 automatika felöl nézve befelé nyíló ajtókhoz kell alkalmazni.
DAB805PLAT˟	3 tagú tagolt kar
DAB905ESE	Kiegészítő kártya bővíthető külső bemenetekhez (prog.kapcsoló, el.zár, akkumulátor)
DAB905ESA	Kiegészítő kártya megnövelt biztonsági bemenetekhez (riasztó, tűzjelző, jelenlét érz.)
DAB905BAT˟	Akkumulátor kit, DAB105 motorhoz
DAB905SYN	Szinkornizáláshoz összekötő kábel
DAB805PLAB˟	Csúszókar pánikos kivitelben
DAB805PSAF˟	Csuklóskar tűzgátló ajtóhoz
KPAB˟	Ajtó átvezető
FBA˟	Csukló karhoz ütköző

Kódja	Leírása
DAB805CMP˟	Áthidaló profil
DAB805SE2˟	Tengely toldó 20 mm, DAB105 motorhoz
DAB805SE5˟	Tengely toldó 50 mm, DAB105 motorhoz
DAB805SE7˟	Tengely toldó 70 mm, DAB105 motorhoz
DAB805SE5F˟	Tengely toldó 50 mm tűzgátló ajtóhoz
COM 400MHB˟	Mechnaikus programkapcsoló
COM 400MKB˟	Mechanikus programkapcsoló, kulcsos csak rendelésre érkezik
