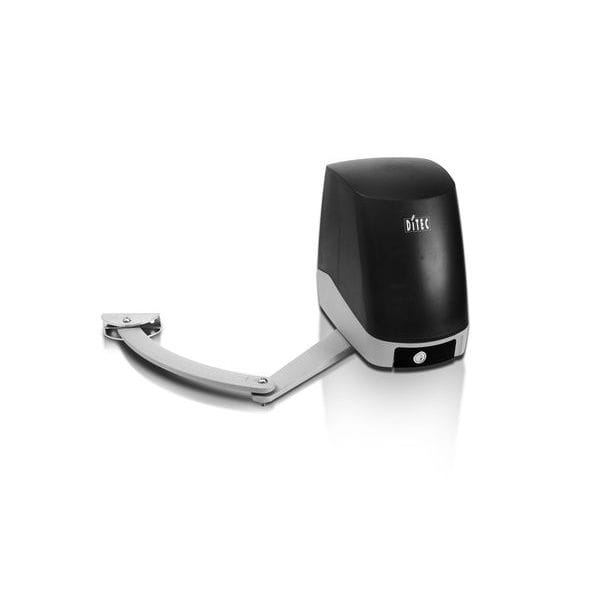

Ditec DO IT FCLS Karos működtetésű automatika szett
Az FACIL csuklókaros működtetésű motorokat elsősorban akkor javasoljuk, ha a forgáspontok belső falsíktól való távolsága már meghaladja, amire a normál karos motorok képesek.
308,990Ft
(243,299Ft + ÁFA)
Elfogyott – Kérésre rendelhető, vegye fel velünk a kapcsolatot!
(A feltüntetett ár tartalmazza a 27% ÁFA-t)
Segítségre van szükséged?
Lépj velünk kapcsolatba
Visszaküldési lehetőség
14 napos visszatérítési garancia
Teljes körű megoldás
Bízz ránk mindent!
|
Termék
|
FACIL 3EH
|
|---|---|
|
Elektromechanikus automatika
|
önzáró, 2,3 m -es kapuszárnyig,
(24 V= motorú) |
|
Mozgásvezérlő rendszer
|
forgó végállás kapcsolós (opciós)
|
|
Maximális terhelhetőség
|
200 kg x 2,3 m
300 kg x 1 m |
|
Igénybevétel
|
3 – nehéz
terheléshez |
|
Üzem hányad
|
S2 = 30 perc, S3 = 50%
|
|
Motor feszültség
|
24 V=
|
|
Szigetelési osztály
|
3. osztály
|
|
Motor max. áramfelvétel
|
6 A
|
|
Nyomaték
|
200 Nm
|
|
Nyitási sebesség
|
12 – 32 s / 90 o
|
|
Max. nyitási elmozdulás
|
110 o
|
|
Kioldás kézi nyitáshoz
|
kulcsos
|
|
Működési hőfoktartomány
|
-20 oC/+ 55 oC
(-35 oC/+ 55 oC NIO -val) |
|
Védelmi fokozat
|
IP 54
|
|
Méretek
|
188x285x332
|
|
Vezérlő egység típusa
|
LCU30H
|
|
Vezérlő típusa
|
LCU30H
|
|---|---|
|
Vezérlő egység leírása
|
1 vagy 2 db 24 V= motorhoz
|
|
Hálózati tápfeszültség
|
230 V~ / 50 Hz
|
|
Akkumulátorok (a hálózatkimaradás idején történő működtetéshez)
|
VAN (opciós)
|
|
Energia megtakarítás
|
használat közben kisebb energia
fogyasztás |
|
Motorok száma
|
1 vagy 2 db
|
|
Motor tápellátása
|
24 V= / 2 x 6 A
|
|
Kiegészítők tápellátása
|
24 V= / 0,5 A
|
|
Elektromos zár
|
24 V= / 1,2 A
|
|
Villogó lámpa
|
FL24
|
|
Nyitott kapu jelzése (azt mutatja, hogy nincs teljesen zárva a kapu) (kertvilágítás)
|
analóg
|
|
Elővillogó lámpa kimenet
|
VAN
|
|
Végállás kapcsoló szerelés-előkészítése
|
VAN
|
|
Enkóder a sebesség és a lassítás
vezérléséhez |
virtuális enkóder
|
|
Erő szabályozási módja
|
kijelzős
|
|
ODS obstacle detecting system=akadályérzékelő rendszer (akadály jelenlétekor megállítja a mozgást vagy ellenirányú mozgást eredményez)
|
VAN
|
|
Sebesség szabályozás
|
kijelzős
|
|
Fékezés / Lassítás a legjobb megközelítés
érdekében) |
kijelzős
|
|
Működési idő beállítása
|
kijelzős
|
|
Csak nyitási parancs / Társasházi funkció
|
VAN
|
|
Részleges nyitási parancs bemenet
|
VAN
|
|
Záró parancs
|
|
|
Időzített automatikus zárás
|
VAN
|
|
Léptető parancs
|
VAN
|
|
Addg működik, amig nyomom” parancs
|
VAN
|
|
Biztonsági leállító egység
|
VAN
|
|
Ellenirányban mozgató biztonsági egység
bemenet |
VAN
|
|
Öntesztelő funkció (az öntesztelős biztonsági egységhez)
|
VAN
|
|
NIO Fagyásgátló funkció (lehetővé teszi még alacsony hőmérsékleten is a motor
hatásos működését) |
VAN
|
|
Üzemi hőfoktartomány
|
-20oC / + 55 oC
|
|
Üzemi hőfoktartomány
|
(-35oC / + 55 oC NIO -val)
|
|
Védelmi fokozat
|
IP55
|
|
Gyártmány méretek
|
187x261x105
|
DO IT FCLS Karos működtetésű automatika szett
Az FACIL csuklókaros működtetésű motorokat elsősorban akkor javasoljuk, ha a forgáspontok belső falsíktól való távolsága már meghaladja, amire a normál karos motorok képesek.
Szett tartalma:
– 1 db FACIL 3EH automatika, beépített LCU30 vezérlővel és rádióvevővel
– 1 db FACIL 3H automatika
– 2 db ZEN (ZEN2+ZEN2W) kétcsatornás távirányító
– 1 pár LIN2 fotocella
– 1 db E109B figyelmeztető panel
Műszaki adatok:
Maximális kapuszárny: 2,3 m/200 kg vagy 1 m/300 kg
Maximális nyomaték: 200 Nm
Motor és kiegészítők tápellátása: 24V/DC
Maximális nyitási szög: 110°
Végállás: motor alján elhelyezett, állítható ütköző
Védettség: IP54
| Tömeg | 11 kg |
|---|---|
| Telepítési útmutató letöltése | https://ditec.hu/wp-content/uploads/2020/09/FACIL-telepitesi-utmutato.pdf |
