Termék | CUBIC 6 |
|---|---|
Leírás: Elektromechanikus automatika | önzáró, 3,5 m széles kapuszárnyig |
Mozgás vezérlés | mágneses mechanikai végállás (opciós) |
Maximális terhelhetőség | 600 kg x 2 m 250 kg x 3,5 m |
Igénybevételi besorolás | 3 – közepes terhelés |
Üzem hányad | S2 = 15 perc S3 = 25% |
Tápfeszültség | 230 V~ / 50 Hz |
Szigetelési osztály | 1. osztály |
Max áramfelvétel | 1,5 A |
Nyomaték | 340 Nm |
Nyitási idő | 18 s / 90 o |
Maximális nyitási szög | 110 o – vagy 180 o |
Kioldás kézi nyitáshoz | kulcsos |
Működési hőfoktartomány | -20 oC/+ 55 oC (-35 oC/+ 55 oC NIO -val) |
Védelmi fokozat | IP 67 |
Vezérlő egység típusa | LCA70 LOGIC M |
Ditec DITCB230LS Földalatti hajtású automatika szett
A Ditec CUBIC motorokat olyan igényekre tervezték, ahol fontos megőrizni a bejárat szépségét és eleganciáját.

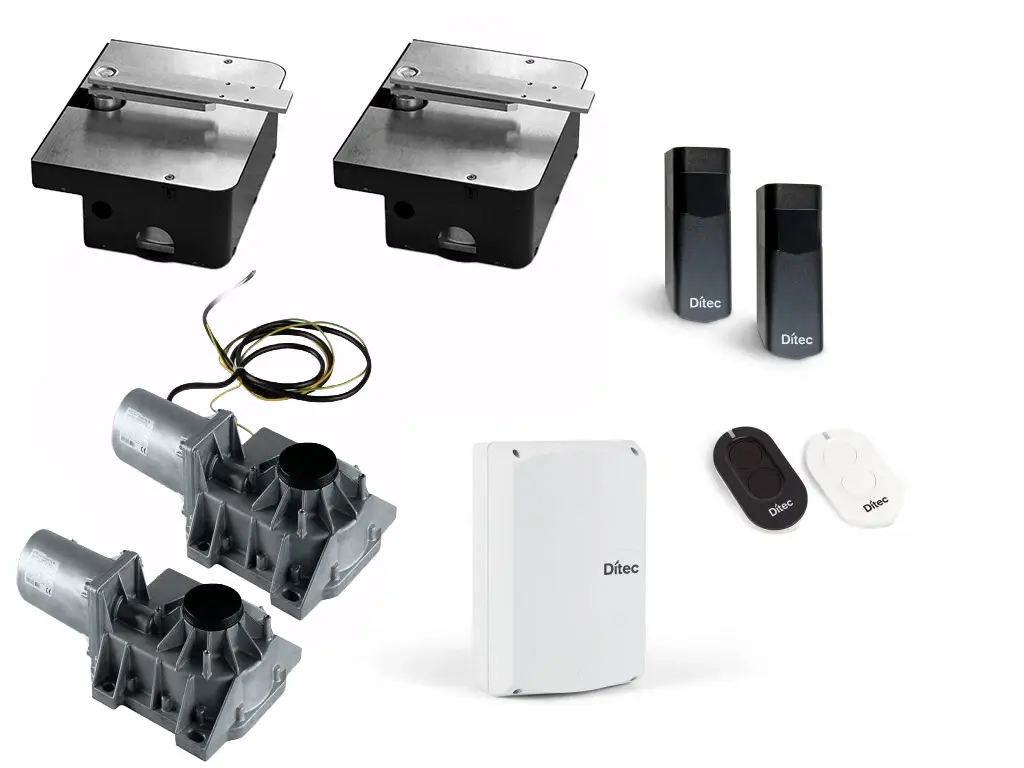

Szett tartalma:
– 2 db CUBIC6 meghajtómotor
– 2 db CUBIC6C alapozóház
– 2 db CUBIC6L csatlakozókar
– 1 db CUBIC6SBL karos kioldórendszer
– 1 db LCA70 vezérlőegység beépített rádióvevővel
– 1 pár LIN2 fotocella
– 2 db ZEN kétcsatornás távirányító (ZEN2 + ZEN2W)
A szett 3 különálló csomagból áll!
485,990Ft
(382,669Ft + ÁFA)
(A feltüntetett ár tartalmazza a 27% ÁFA-t)
Segítségre van szükséged?
Lépj velünk kapcsolatba
Visszaküldési lehetőség
14 napos visszatérítési garancia
Teljes körű megoldás
Bízz ránk mindent!
Nem találod, amit keresel? Vagy épp elfogyott?
Semmi gond! Az adott márka kínálatából szinte bármilyen terméket be tudunk szerezni egyedi kérésre – keress minket bizalommal!
- Technikai jellemzők
- Fő rendszer funkciók (1/2)
- Kiegészítő egység
- Fő rendszer funkciók (2/2)
- Leírás
- Telepítési útmutató
Vezérlő típusa | LCA70 |
|---|---|
Leírás: vezérlő egység | 1 vagy 2 db 230 V~ motorhoz, integrált rádióval |
Hálózati tápfeszültség | 230 V~ / 50 Hz |
Akkumulátorok (a hálózatkimaradás idején történő működtetéshez) | – |
Energia megtakarítás | használat közben kisebb energia fogyasztás |
Motorok száma | 1 vagy 2 db |
Motor tápellátása | 230 V~ / 1 x 4 A 230 V~ / 2 x 2 A |
Kiegészítők tápellátása | 24 V DC / 0,5 A |
Elektromos zár | 12 V AC / 15 W |
Villogó lámpa kimenet (3 s -ig jelzi az automatikus zárást) | FLM |
Nyitott kapura figyelmeztető lámpa (azt mutatja, hogy nincs teljesen zárva a kapu) | VAN |
Elővillogó lámpa kimenet | VAN |
Végállás kapcsoló szereléshez előkészítve | – |
Erő szabályozási módja | elektronikus |
ODS obstacle detecting system=akadályérzékelő rendszer (akadály jelenlétekor megállítja a mozgást vagy ellenirányú mozgást eredményez) | VAN |
Sebesség szabályozás (a legjobb működés elérése érdekében lehetővé teszi a szabályozást) | – |
Fékezés / Lassítás a legjobb megközelítés érdekében) | VAN |
Működési idő beállítása | VAN |
Csak nyitási parancs / Társasházi funkció | VAN (DIP-kapcsolóval) |
Részleges nyitási parancs bemenet | VAN |
Záró parancs | VAN |
Időzített automatikus zárás | VAN |
Léptető parancs | VAN |
Addíg működik, amíg nyomom” parancs | VAN |
Biztonsági leállító egység | VAN |
Ellenirányban mozgató biztonsági egység bemenet | VAN |
Öntesztelő funkció (az öntesztelős biztonsági egységekhez) | VAN |
NIO Fagyásgátló funkció (lehetővé teszi még alacsony hőmérsékleten is a motor hatásos működését) | VAN |
Lágy indítás | VAN |
Üzemi hőfoktartomány | -20oC / + 55 oC |
Védelmi fokozat | IP55 |
Gyártmány méretek | 187x261x105 |
Kódja | Leírása |
|---|---|
CUBIC 6FM | Mágneses végállás kapcsolók |
Vezérlő típusa | LOGIC M |
|---|---|
Leírás: vezérlő egység | 1 vagy 2 db 230 V~ motorhoz |
Hálózati tápfeszültség | 230 V~ / 50 Hz |
Akkumulátorok (a hálózatkimaradás idején történő működtetéshez) | – |
Energia megtakarítás | – |
Motorok száma | 1 vagy 2 db |
Motor tápellátása | 230 V~ / 1 x 5 A 230 V~ / 2 x 2,5 A |
Kiegészítők tápellátása | 24 V= / 0,5 A |
Elektromos zár | 24 V= / 1,2 A |
Villogó lámpa kimenet (3 s -ig jelzi az automatikus zárást) | FLM |
Nyitott kapura figyelmeztető lámpa (azt mutatja, hogy nincs teljesen zárva a kapu) | VAN végállás kapcsolóról és analóg |
Elővillogó lámpa kimenet | VAN (csak 1 db motornál) |
Végállás kapcsoló szereléshez előkészítve | VAN |
Erő szabályozási módja | transzfromátoros |
ODS obstacle detecting system=akadályérzékelő rendszer (akadály jelenlétekor megállítja a mozgást vagy ellenirányú mozgást eredményez) | VAN |
Sebesség szabályozás (a legjobb működés elérése érdekében lehetővé teszi a szabályozást) | – |
Fékezés / Lassítás a legjobb megközelítés érdekében) | – |
Működési idő beállítása | VAN |
Csak nyitási parancs / Társasházi funkció | VAN |
Részleges nyitási parancs bemenet | VAN |
Záró parancs | VAN |
Időzített automatikus zárás | VAN |
Léptető parancs | VAN |
Addíg működik, amíg nyomom” parancs | VAN |
Biztonsági leállító egység | VAN |
Ellenirányban mozgató biztonsági egység bemenet | VAN |
Öntesztelő funkció (az öntesztelős biztonsági egységekhez) | VAN |
NIO Fagyásgátló funkció (lehetővé teszi még alacsony hőmérsékleten is a motor hatásos működését) | VAN |
Lágy indítás | – |
Üzemi hőfoktartomány | -20oC / + 55 oC (-35oC / + 55 oC NIO -val) |
Védelmi fokozat | IP55 |
Gyártmány méretek | 187x261x105 |
DITCB230LS Földalatti hajtású automatika szett
A Ditec CUBIC motorokat olyan igényekre tervezték, ahol fontos megőrizni a bejárat szépségét és eleganciáját. Akkor is megoldást jelent, ha nincs elég hely a motorok felszereléséhez, mégis szeretnénk automatizálni nyílókapunkat. Nem csak esztétikus, hanem megfelelő karbantartás mellett, hosszú évekre megoldást biztosít.
Műszaki jellemzők:
Maximum kapuszárny: 2 m x 800 kg vagy 4 m x 350 kg
Üzemhányad: S2=15 perc / S3=25%
Nyomaték: 340 Nm
Motor tápellátása: 230V/AC
Kiegészítők tápellátása: 24V/DC
Védettség: IP67
Maximális nyítási szög: 110°
| Tömeg | 11 kg |
|---|---|
| Telepítési útmutató letöltése | https://kaputars.com/wp-content/uploads/2025/06/CUBIC-6-telepitesi-utmutato-Kaputars.pdf |
